Itron TZ/Fluxi G100–G4000

Турбінні лічильники газу Itron TZ/Fluxi — це лічильники швидкісного типу, що використовуються для вимірювання витрат природного газу (за ГОСТ 5542-87) та інших неагресивних газів, у тому числі у комерційній сфері та промисловості. Ми пропонуємо лічильники типорозмірів від G100 до G4000, усі вони сертифіковані відповідно до ДСТУ:EN12261 і MID. Ці лічильники виділяються стабільними метрологічними характеристиками, та перевищують вимоги європейських і національних метрологічних стандартів. Лічильники TZ/Fluxi використовуються офіціальним метрологічним органом Німеччини (PTB) у якості еталонних лічильників.

Ми пропонуємо наступні моделі серії TZ/FLUXI:

Лічильники функціонують у горизонтальному та вертикальному монтажних положеннях (для DN 80–300), і в горизонтальному для DN 400.

Турбіни для лічильників TZ/FLUXI виготовляються з алюмінію, для усіх діаметрів. В залежності від типорозміру лопаті можуть бути розташовані під кутом 45° чи 60°. Турбіна з кутом нахилу лопатей 60° застосовується для зниження швидкості потоку.

Мінімальні додаткові похибки в процесі вимірювання можуть бути отримані, якщо епюра швидкостей потоку газу на вході лічильника буде мати осесиметричну форму. Для цього встановлено вбудований випрямляч потоку газу, що стабілізує та прискорює поток газу перед турбіною, і був розроблений з урахуванням вимог, що пред'являються до турбінних лічильників газу європейським стандартом EN12261. Завдяки йому необхідні прямі ділянки складають усього лише 2хDN перед лічильником і 0хDN після (тобто взагалі не потребують прямої ділянки після лічильника). Велика кількість ребер у випрямлячі забезпечує оптимальну нормалізацію потоку навіть у випадку сильних спотворень потоку газу.

Універсальний лічильний пристрій, встановлений на усіх типах лічильників, обертається на 359° без необхідності зняття пломб. Для зручності зчитування показань ролики розташовані під кутом 45°. Лічильний пристрій оснащуєтся на першому ролику віддзеркаленою міткою та інтегрованим оптичним диском для спрощення процедури повірки лічильника Стандартно встановлюються два низькочастотних імпульсних датчика та датчик несанкціонованого доступу. Можливе встановлення зовнішнього імпульсного датчику CYBLE.

Лічильник також стійкий до ультрафіолету. Ступінь захисту лічильного пристрою від проникнення пилу та води відповідає IP67. Німецькі газові роторні лічильники TZ/FLUXI відповідають іскровибухобезпечності LCIE 02 ATEX 6255 X.

Усі моделі лічильників призначені для експлуатації за температур навколишнього середовища від -25°C до +55°C, температур вимірюваного середовища від -25°C до +55°C, і для зберігання за температур від -40°C до +70°C.

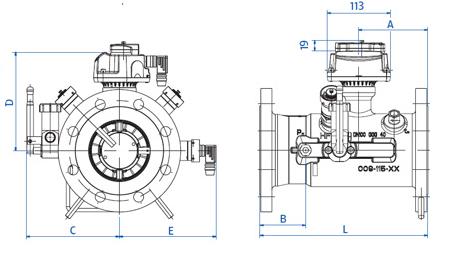

Габаритні розміри:

Увага! Продукція постійно вдосконалюється. Технічні характеристики є довідковими та можуть бути змінені виробником без попереднього сповіщення.
